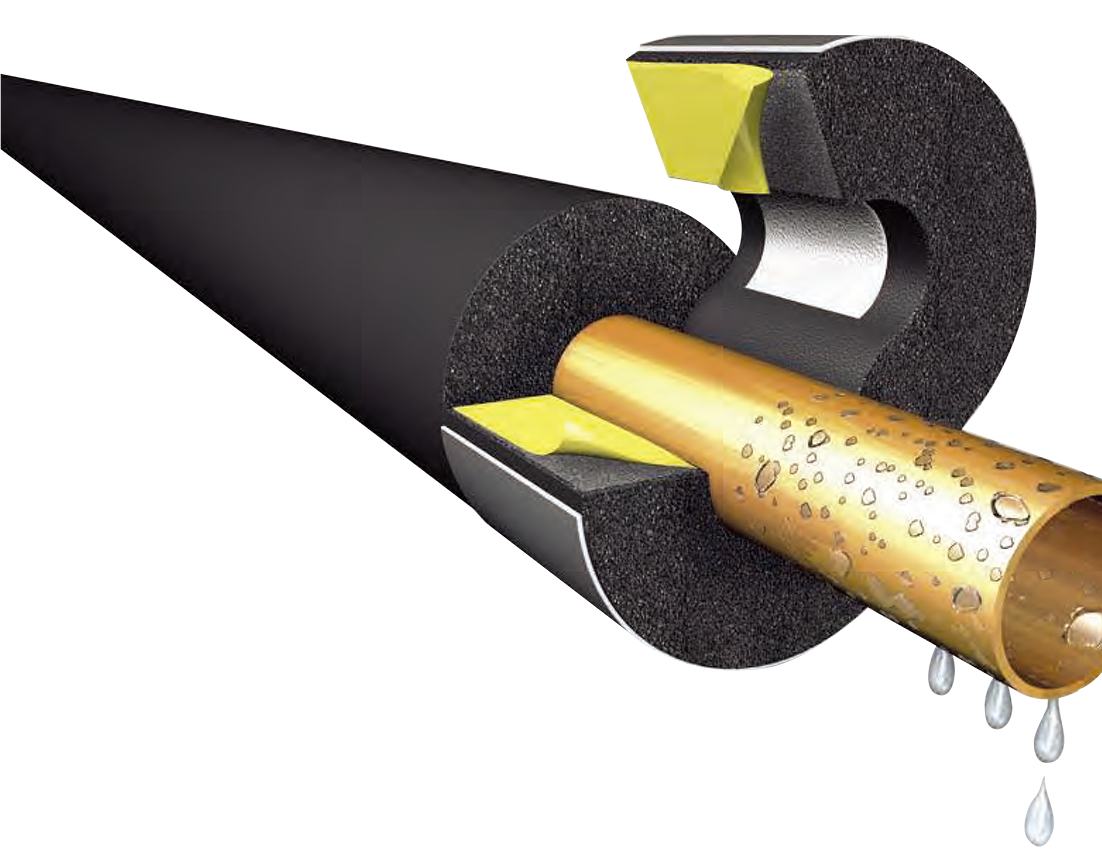

NBR&EPDM 보냉재
NBR&EPDM 보냉재
중요성능 3요소는 상호상층관계로 한요소가 우수하면 상대적으로 다른요소는 저하되는 기술상의 문제점이 있습니다. 이러한 문제로 특성에 따라 국내 고무발포단열재 KS기준(KS M 6962) 1종, 2종으로 분류하고 있습니다. 아마텍은 KS기준 1종 (Class 1), 2종(Class 0)에 해당하는 제품을 국내에 생산, 공급하고 있습니다.
품질기준표
좌우로 스크롤해서 확인하세요.
| 대표적 제품 | 주문생산품 | 비고 | ||||
|---|---|---|---|---|---|---|
| Class 1 | Class 0 | LT | HT | NH | ||
| 난연성(L.O.I 산소지수) | ≥34% | ≥39% | ≥32% | ≥32% | ≥32% | KSM ISO 4589-2 |
| 적용온도 | -200℃ ~ 105℃ (130℃) | -200℃ ~ 105℃ (130℃) | -200℃ ~ 105℃ (130℃) | -200℃ ~ 150℃ (175℃) | -200℃ ~ 105℃ (130℃) | ( ) : 간헐적 온도 |
| 열전도율(W/m.k) | ≤0.034 at 20℃ | ≤0.034 at 20℃ | ≤0.013 at -180℃ | ≤0.040 at 20℃ | ≤0.042 at 20℃ | |
| 수증기저하계수 | μ ≥ 10.000 | μ ≥ 5.000 | μ ≥ 15.000 | μ ≥ 3.000 | μ ≥ 2.000 | DIN 52615 |
| 25m당 투습계수 ng/(㎡.S.pa) | ≤ 5 | ≤ 6 | ≤ 3 | ≤ 11 | ≤ 20 | KSM 3808 |
| Halogen(염소CI)함량 | ≤ 0.009% | ≤ 0.009% | ≤ 0.009% | ≤ 0.025% | Free | 기준 : ≤ 0.05% |
| 특성 및 용도 | 단열, 내유성 | 단열, 내유성, 난연성 | 저온라인 및 탱크 | 내열, 내오존성 | 내부식, 내독성 | |
| 기초소재 | NBR | EPDM | NBR | |||
고무발포단열재 중요 3요소
- 1. 단열성
-
단열성은 동일소재일 경우 밀도 및 발포의 균일성과 밀접한 관계가 있습니다. 아마텍은 최상의 단열성을 유지하도록 관리하고 있습니다.
- 2. 난연성
- 아마텍은 인간의 존엄성 및 환경을 최우선정책으로 두고 있으며, 모든 제품이 국제적 난연성시험인 ISO 4589-2에 의거 산소지수 32% 이상으로 국내 건축기계설비공사 표준시방서 기준 유기물 단열재 난연1급에 해당하는 제품만을 생산합니다.
- 3. 수증기 투습 저항성
- 단열재 제품개발의 갖아 중요한 요소로써 수증기 1% 증가는 단열성능 6% 저하를 가져오며, 단열재의 모든 제품은 초기단열성에서 시간이 지남에 따라 단열성능이 떨어집니다. Armatech 제품의 경우 Closed cell로 이루어져 있어 수증기침투에 대한 저항성이 매우 크고 낮은 투습계수(ISO 1663) 및 높은 μFactor(DIN 52615)로 건물수명과 함께 할 수 있습니다.
Class1 Technical Data
좌우로 스크롤해서 확인하세요.
| 시험항목 | 고무발포 단열재 (KS M 6962)품질기준 | 결과 | 시험항목 | 시험방법 | |
|---|---|---|---|---|---|
| 단열성 | 밀도 | 40 kg/㎡ 이상 | 42 kg/㎡ | 한국건설생활환경시험연구원 | KS M ISO 845 |
| 열전도율 | 0.35W/m.k 이하 | 0.33W/m.k | 한국건설생활환경시험연구원 | KS L 9016 | |
| 보온 유지력 | 투습계수 | 6 ng/㎡.s.pa 이하 | 3 ng/㎡.s.pa | 한국건설생활환경시험연구원 | KS M 3808 |
| 포름알데히드 방산량(mg/L) | 0.3mg/L 이하 | 검출안됨 | 한국건설생활환경시험연구원 | KS M ISO 1663 | |
| 치수변화 [길이변화율(%)] |
가로 ≤ 7 세로 ≤ 7 |
가로 : - 0.17 세로 : -0.86 |
한국건설생활환경시험연구원 | KS M ISO 2796 ASTM C534 Type 1.2 |
|
| 흡수량 | 1.0g/100㎠ 이하 | 0.11g/100㎠ | 한국건설생활환경시험연구원 | KS M 6962 | |
| 영구압축률 (%) | 30%이하 | 14% | 한국건설생활환경시험연구원 | KS M ISO 1856 | |
| 난연성 | L.O.I(산소지수) | 28% 이상 | 36.7% | 한국건설생활환경시험연구원 | KS M ISO 4589-2 |
| 등급 | - | 난연 1급 | 국토해양부 | 건축기계설비공사 표준시방서 | |
| CFE | 20 kw/㎡ 이상 | 24.6 kw/㎡ 이상 | 한국건설생활환경시험연구원 | ISO 5658-2:2006 | |
| 수증기확산 저항계수 | - | μ = 10,000이상 1.82×10-14kg/pa.s.m |
독일 FIW | DIN 52615 ASTM E-96 |
|
| 내부식성 및 할로겐성분 | - | 부식시키지 않음 | 독일 UCL | DIN 1988 Part7 | |
| - | 암모니아(NH3)=0.014% | 한국건설생활환경시험연구원 | EU기준:0.2% 이하 | ||
| - | 아질산염(NO2-)<0.0001% | 한국건설생활환경시험연구원 | EU기준:0.0001%이하 | ||
| - | 염소(C1-)-0.009% | 한국건설생활환경시험연구원 | EU기준:0.05% 이하 | ||
| 항곰팡이 | - | 균의 성장을 인지할 수 없음 | 한국건설생활환경시험연구원 | ASTM G-21 | |
| 내오존성 | - | 양호(균열 없음) | 한국화학시험연구원 | KS M 6518, ASTM D-1149 | |
| 소음감소능력 | - | 300db | 독일 | DIN 52218 | |
Tube Size Range & Packing Standard (2m)
좌우로 스크롤해서 확인하세요.
| 단열재 | 호 칭 경 | 단 열 재 두 께 및 포 장 단 위 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TUBE I.D | Steel(경관) | Copper(동관) | 6T(D) | 9T(F) | 13T(H) | 19T(M) | 25T(R) | 32T(T) | 40T(U) | ||
| A | Inch | A | Inch | M/CTN | M/CTN | M/CTN | M/CTN | M/CTN | M/CTN | M/CTN | |
| 6 | 6 | ¼ | 612 | 352 | 180 | 112 | 70 | ||||
| 10 | 8 | ⅜ | 440 | 264 | 144 | 100 | 60 | ||||
| 12 | 10 | ½ | 352 | 220 | 128 | 90 | 56 | 24 | |||
| 15 | 15 | ⅝ | 264 | 180 | 112 | 80 | 48 | 22 | |||
| 20 | 18 | ¾ | 220 | 144 | 100 | 72 | 40 | 24 | 22 | ||
| 22 | 15 | ½ | 20 | ⅞ | 180 | 128 | 90 | 60 | 40 | 24 | 22 |
| 25 | 1 | 144 | 108 | 82 | 50 | 36 | 22 | 18 | |||
| 28 | 20 | ¾ | 25 | 1⅛ | 144 | 98 | 72 | 40 | 32 | 22 | 16 |
| 32 | 1¼ | 84 | 64 | 40 | 24 | 20 | 16 | ||||
| 35 | 25 | 1 | 32 | 1⅜ | 82 | 58 | 36 | 24 | 18 | 12 | |
| 38 | 1½ | 72 | 54 | 34 | 24 | 16 | 12 | ||||
| 42 | 32 | 1¼ | 40 | 1⅝ | 60 | 48 | 28 | 22 | 16 | 12 | |
| 45 | 1¾ | 40 | 24 | 22 | 12 | 12 | |||||
| 48 | 40 | 1½ | 1⅞ | 50 | 40 | 24 | 20 | 12 | 10 | ||
| 54 | 50 | 2(2⅛) | 40 | 36 | 24 | 20 | 10 | 10 | |||
| 57 | 2¼ | 40 | 32 | 24 | 16 | 10 | 10 | ||||
| 60 | 50 | 2 | 2⅜ | 32 | 28 | 20 | 16 | 10 | 10 | ||
| 67 | 65 | 2½(2⅝) | 32 | 24 | 16 | 14 | 8 | 8 | |||
| 76 | 65 | 2½ | 2⅞(3) | 22 | 14 | 12 | 8 | 8 | |||
| 80 | 80 | 3⅛ | 18 | 14 | 12 | 8 | 8 | ||||
| 89 | 80 | 3 | 3½ | 18 | 12 | 12 | 6 | 8 | |||
Tube Size Range & Packing Standard (10m)
| 단열재 | 호 칭 경 | 단 열 재 두 께 및 포 장 단 위 | ||
|---|---|---|---|---|
| TUBE I.D | Copper(동관) | 9T(F) | 13T(H) | |
| A | Inch | M/CTN | M/CTN | |
| 6 | 6 | ¼ | 80 | 50 |
| 10 | 8 | ⅜ | 60 | 40 |
| 13 | 10 | ½ | 50 | 40 |
| 16 | 15 | ⅝ | 40 | 30 |
| 20 | 18 | ¾ | 40 | 30 |
Accessories
Tube Size Range & Packing Standard (10m)
| ITEM | SIZE |
|---|---|
| 06000CS (6T) | W 1.5m × L 15m |
| 09000CS (9T) | W 1.4m × L 15m |
| 13000CS (13T) | W 1.4m × L 20m |
| 19000CS (19T) | W 1.4m × L 10m |
| 25000CS (25T) | W 1.4m × L 6m |
| 32000CS (32T) | W 1.5m × L 6m |
| 40000CS (40T) | W 1m × L 6m |
| 50000CS (50T) | W 1m × L 2m |

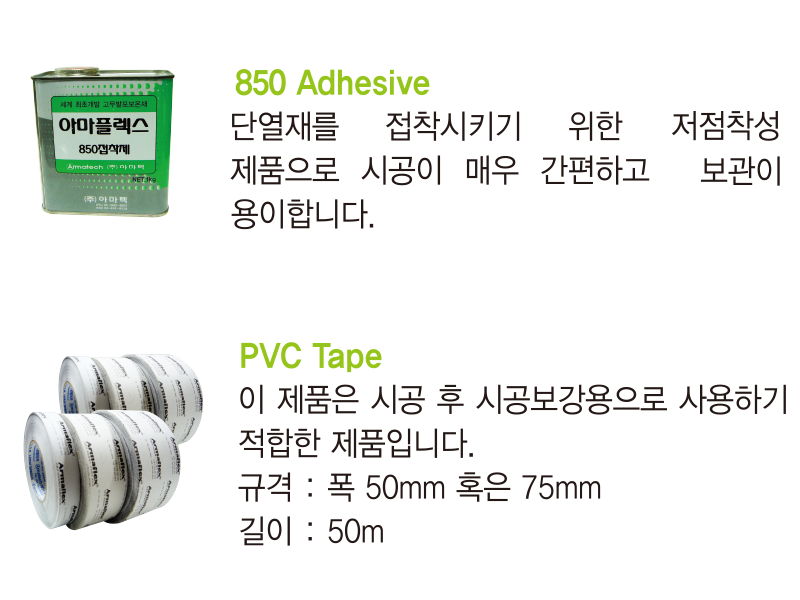

Accessories (부자재) Packing Standard
| ITEM | 규격 |
|---|---|
| 850 Adhesive(접착제) | 1kg/1통 |
| PVC Tape(마감용) | 폭 50mm, 길이 50M/Roll |
| PVC Tape(마감용) | 폭 25mm, 길이 50M/Roll |
| 덕트용 후렌지 테이프 | 6T × 200W × 20M |
| 덕트용 후렌지 테이프 | 6T × 233W × 20M |
| 덕트용 후렌지 테이프 | 9T × 200W × 10M |
| 덕트용 후렌지 테이프 | 9T × 222W × 10M |
