E-GLASS FIBER 보온재

HITLIN®

HITLIN®(High Temperature Layered Insulation)의 약어로서 방화, 불연 및 흡음, 단열에 사용되는 총체적인 제품을 말하며 E-Glass Fiber Needle Mat와 Inorganic Binder를 사용하여 성형한 제품입니다.
HITLIN®은 내열온도가 높아 고온, 고열의 배관계통 및 각종 장치류에 사용되는 보온 단열재로서 타 제품보다 두께를 경량화하면서 성능을 높인 제품입니다.

HITLIN® 장점
  • 인체에 무해성인 E-Glass Fiber Needle Mat를 원재료로 사용
  • 유리 장섬유 원소재의 특성으로 인한 불연성 및 내진 등 기타 충격 방지성능 실현
  • 공기층에 의한 흡음 및 차음 성능 확보
  • 발수성능 향상에 따른 우수유입 최소화
  • 보온단열 시공 시 높은 호율로 인한 CO₂ 감축
  • 생산방식에 따라 밀도조정 및 다양한 규격의 제품 생산가능
  • 낮은 열전도율에 의한 보온재 두께감소 및 공간확보 용이
  • 타 작업과 동시진행이 가능함으로 공사기간 단축

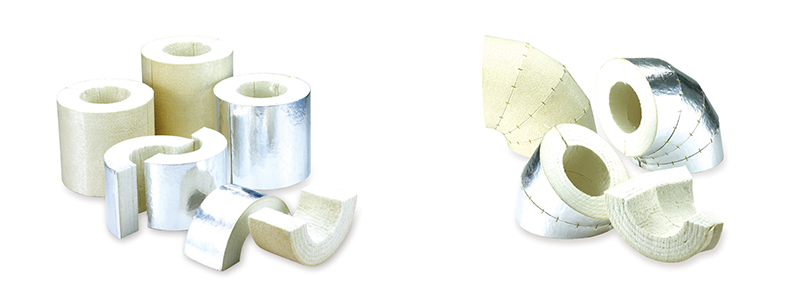

HITLIN®의 종류

좌우로 스크롤해서 확인하세요.

Product Type Function Density Used temp(℃) Max use temp(℃) Standard Size
Inside Diameter(inch) Length(m) Thickness(inch)
PIPE COVER HG
HGA		 N-CUI
R-CUI		 180±10%
200±10%		 650 750 1/2"~44" 1 3/4" ~설계값
Product Type Function Density Used temp(℃) Max use temp(℃) Standard Size
Inside Diameter(inch) Length(m) Thickness(inch)
ELBOW 90º HG
HGA		 N-CUI
R-CUI		 180±10%
200±10%		 650 750 3"~44"   3/4" ~ 설계값
ELBOW 45º
Product Type Function Density Used temp(℃) Max use temp(℃) Standard Size
Inside Diameter(inch) Length(m) Thickness(inch) Inside Diameter(inch)
F-BOARD (FLAT BOARD) HG
HGA		 N-CUI
R-CUI		 160±10%
180±10%
200±10%		 650 750 1 1 3/4" ~ 설계값
R-BOARD (ROUND BOARD) 46' ~ 설계값
Product Density Used temp(℃) Max use temp(℃) Standard Size
Width(m) Length(m) Thickness(mm)
FELT 140±10%
165±10%		 650 750 1.05 40 6
1.02 25 12
1.02 32 12
1 10 25
1 5 40
  • HGA : Adhesived Aluminum Foil
  • N-CUI : Non Corrosion Under Insulation
  • R-CUI : Repellency Corrosion under Insulation
Physical Property
Physical Property
E-glass fiber (원소재) SiO₂ 50~60% ASTM C114
AI₂O₃ 10~20%

좌우로 스크롤해서 확인하세요.

NO Property Standard Value Code
1 Use Temperautre ℉(℃) 1200℉(650℃) ASTM C1086
2 Density (Kg/m³) 165±10% KS L 9102
180±10% ASTM C303
200±10% ASTM C302
3 Linear Shrinkage. Max (%) 2(1.3) 이내 ASTM C356
4 Thermal-Conductivity
(W/m.K at 70℃)		 0.032 KS L 9016
KS L 9102
ASTM C335
ASTM C518
5 Non-Combustibility PASS KS F 2271
KS F ISO 1182
IMO A. 799(FPT part 1)
E84
6 Water Repellency (%) 99% 이상 KS F 4714
KS L 9101
7 Water Vapor Sorption. Max % by weight 2% 이내 ASTM C1104
8 Stress Corrosion Cracking of Austenitic Stainless Acceptable ASTM C692
ASTM C795
ASTM C871
INSULATION THICKNESS CHART (GS E&C)

좌우로 스크롤해서 확인하세요.

NPS Normal Operating Temperature Range
℃ ≥100 101-105 151-200 201-250 251-300 301-350 351-400 401-450 451-500 501-550 551-600
℉ ≥212 213-302 303-392 393-482 483-572 573-662 663-752 753-842 843-932 933-1022 1023-1112
½ 20 20 20 30 30 40 40 50 50 50 70
¾ 20 20 30 30 30 40 40 50 50 60 70
1 20 20 30 30 30 40 40 50 50 60 70
1½ 20 20 30 30 30 40 50 50 50 60 80
2 20 20 30 30 40 40 50 50 60 70 80
2½ 20 20 30 30 40 40 50 50 60 70 90
3 20 20 30 30 40 50 50 60 60 70 90
4 20 20 30 40 40 50 60 60 70 80 100
6 30 30 30 40 40 50 60 60 70 80 100
8 30 30 40 40 50 60 60 60 80 90 110
10 30 30 40 40 50 60 60 70 80 90 110
12 30 30 40 50 50 60 60 70 80 90 120
14 30 30 40 50 50 60 70 70 90 90 120
16 30 30 40 50 60 60 70 70 90 100 120
18 30 30 40 50 60 60 70 80 90 100 120
20 30 30 40 50 60 60 70 80 90 100 120
22 30 30 40 50 60 60 70 80 90 110 130
24 30 30 40 50 60 60 70 80 90 110 130
30 30 30 40 50 60 60 70 80 90 110 130
36 30 30 40 50 60 60 70 80 90 110 130
FLAT 30 30 40 50 60 70 80 90 110 130 150

Conditions· 최소두께 : 20mm *(3/4") · 표면온도 : 60℃(410℉) · 대기온도 : 40℃(104℉)

e-glass-fiber

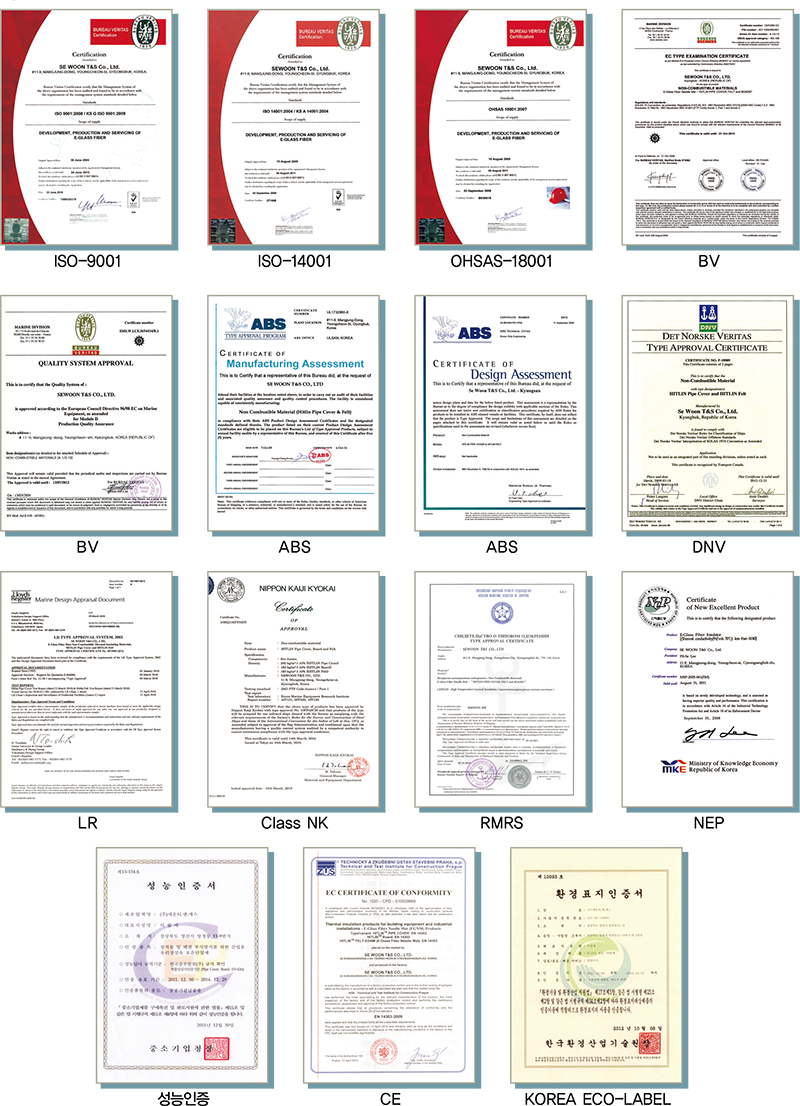

HITLIN® 품질인증서
e-glass-iso
